一、用途及特点

该机使用于化工、医药、染料、涂料、冶金、食品、烟草、饲料、塑料、植物纤维、再生橡胶等行业的低到中等硬度物料粉碎之用。

该机的特点如下：  1、本机是一种立轴反射型粉碎机，在粉碎室内设有分级装置，粉碎后的物料受气流作用，经分级装置而收集，分级装置取代通常粉碎机筛网，由于气流分级效率高，因而避免了通常用筛网的粉碎机出现过粉碎现象，并且能同

时完成微粉碎和微粉分选的两道加工工序，粉碎效率高；

2、装有分级叶轮无级调速器，不用停机即可调节产品的粒度，且细粉能全部回收，不污染环境。

3、该机具有冷却功能，粉碎时温升低，特别适用于加工热敏性和纤维性物料，产品粒度均匀。

4、维修、操作和清理方便，生产能力大；

5、本机采用新型V型三角带传动，具有传动功率大，运转平稳，效率高等优点。

二、结构及工作原理

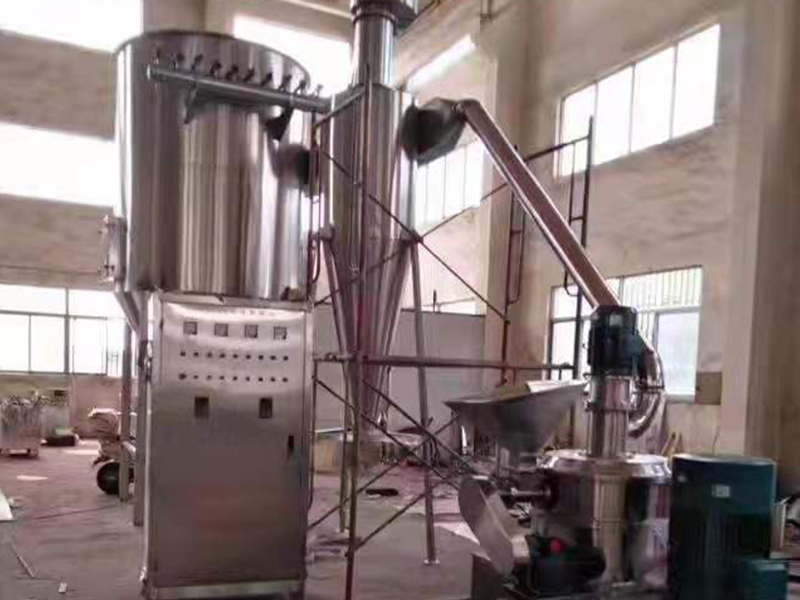

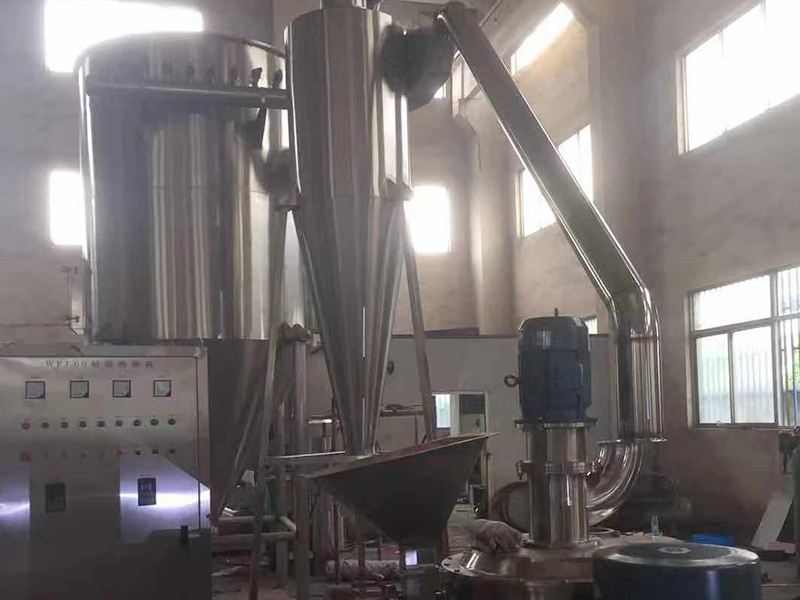

本机是一种立轴反射型微粉碎机，能同时完成微粉粉碎和微粉分选的两道加工工序，它由机体、机架、喂料装置、粉碎装置、出料管、传动装置和电机等组成，其内部结构配套由主机、除尘器、高压离心机、关风器、旋风集料器和电控柜等组成整套气流涡旋微分机组。

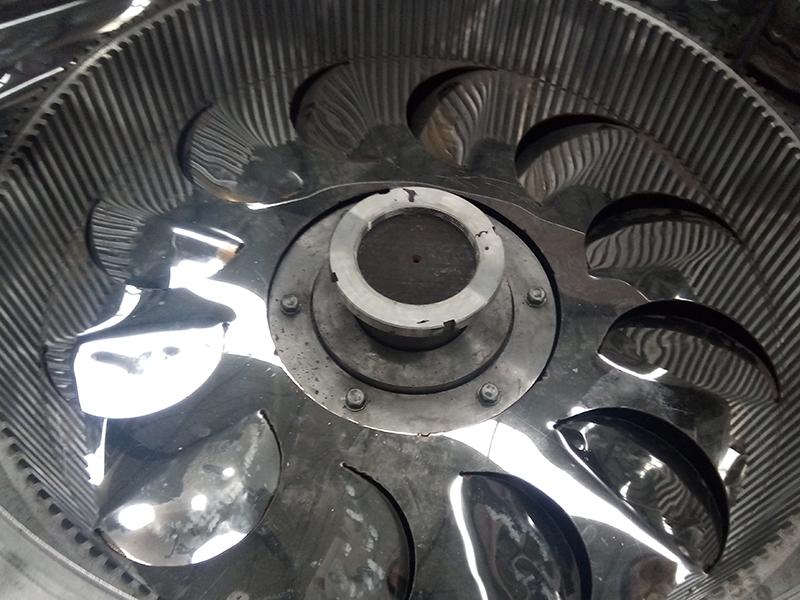

机体内腔为圆筒形，由一环形板将其分为上下两部分，下面部分为进气室，上面部分由分流环分隔成粉碎室和分级室。粉碎室由粉碎盘和衬套组成，用来将物料击碎成细粉，分级室由分级叶轮组成，能把细粉分成粒度达标品和未达标品两种规格。

达标品经出料管被吸出，由旋风集料器收集产品，未达标品沿分流环内壁回落到粉碎室，继续粉碎，直到达标为止。

粉碎盘和分级叶轮分别由两根同心轴通过三角皮带轮单独驱动，分级叶轮的转速可调，用以调节产品粒度。喂料螺旋装置在机体的侧壁，用来把物料送入粉碎室，其转速亦可调，以控制不同的喂料量。

经旋风分离器分离后的含尘空气进入除尘箱体内，因空气气流体积突然扩张流速骤然下降，颗粒较大的灰尘在自身重量的作用下，从含尘气流中沉降到下箱体灰斗内。

三、设备技术参数

注：部分参数设计时视不同物料有所调整，以设计为准。
