一、设备概述

HZD系列料斗混合机主要用于制药生产中固体物料，如：固体颗粒与粉末，颗粒与颗粒，粉末与粉末等的混合，其混合容器——料斗，可以卸下做周转料斗，因而易于实现物料的密闭储存，转移清洗，具有其他类型料斗混合机无法比拟的优点。

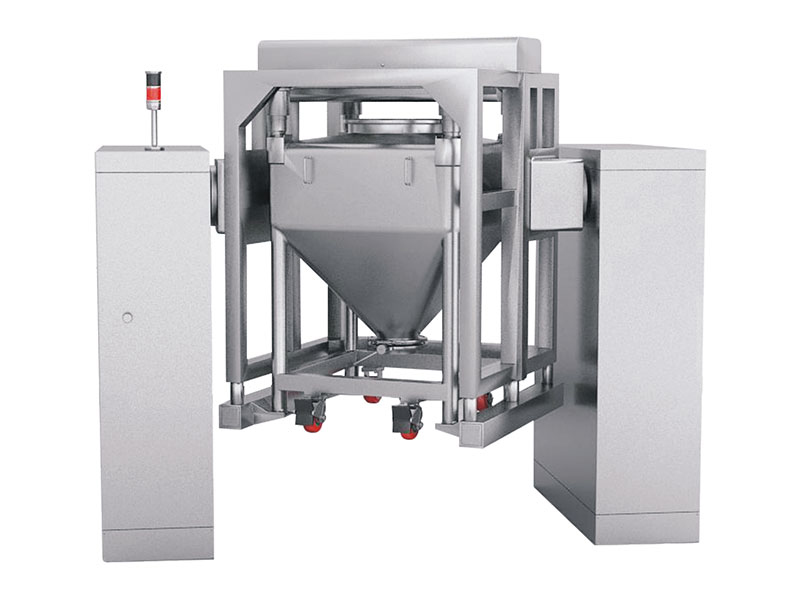

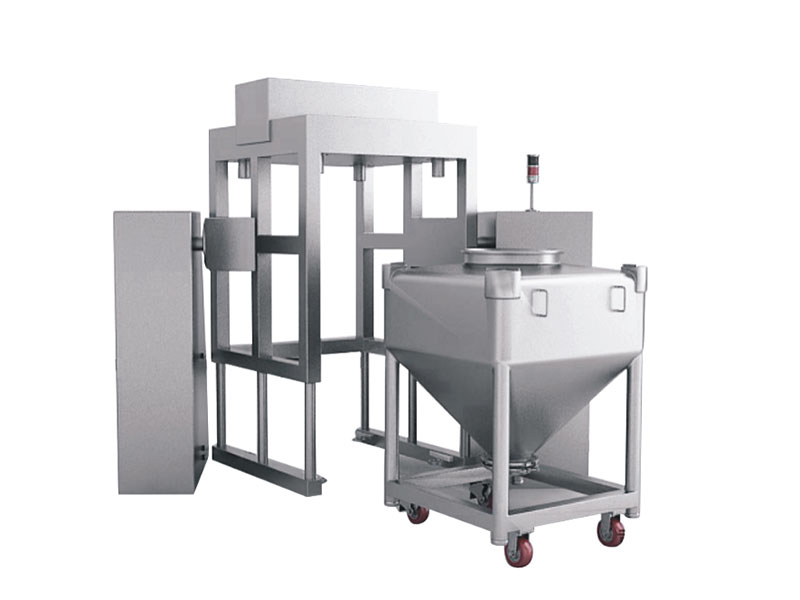

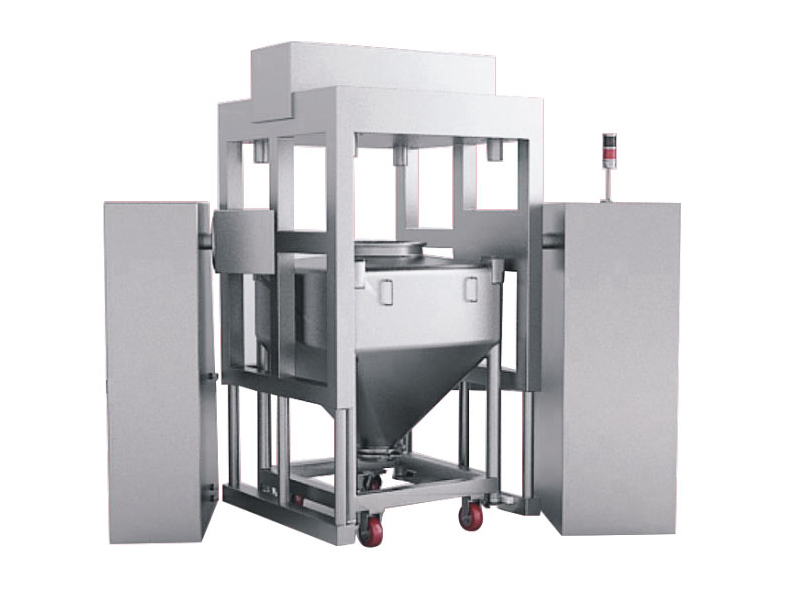

HZD系列料斗混合机由双支撑基座、回转驱动系统、提升夹持系统、自动定位系统、自动控制系统及安全警戒系统组成。只需将装满物料的料斗送入回转体内，控制系统就能自动“感知”料斗已放入，此时在触摸屏上点击“确认”键后，料斗混合机

就能自动将料斗提升、夹紧，并在控制系统的作用下，在启动后缓慢加速至设定转速，并按设定时间运行。运行完毕，经过逐步减速——停止——制动定位一系列动作后，可将最终混和桶自动放至地面。同时，自动记录作业时间、混合转速、药

品批号参数。将料斗由人工拉出后，可转至储存间或下位工艺位置，也可在机器下方分料。

HZD系列料斗混合机具有优良的混合效果，其混合均匀度符合CGMP、FDA要求，料斗的回转轴心线与料斗的对称轴线成30°夹角，混合时，物料在周转桶中作复杂的三维运动。回转一周内，完成了收缩、扩散、对流等运动。同时由于连续回转运

动平稳无惯性冲击，物料不会因此而发生层析影响混合效果，使得混合均匀度比传统三维、V型混合机更高。

二、产品特点

1、本机采用双支撑结构，整机刚性好，工作稳定，安全可靠。

2、本机提升机构采用蜗轮减速机传动、丝杠提升，有良好的自锁功能，可确保料斗的夹紧安全，提升机构的导杆有具备自润滑特性的聚四氟乙烯材质导套,导杆经久耐用。

3、本机混合采用减速机由高强度齿轮减速机-制动电机传动，结构紧凑，维护方便。

4、本机回转体采用双端调心轴承支撑，减速机与回转体采用柔性联轴器连接，有效地降低因地面基础不平整给机器造成的附加载荷。

5、本机配备了变频调速和PLC程序控制，用户可自行设定工艺参数。

6、本机外观美观，覆盖件均采用SUS304不锈钢板折弯成型，表面光洁易清洗，符合GMP要求。

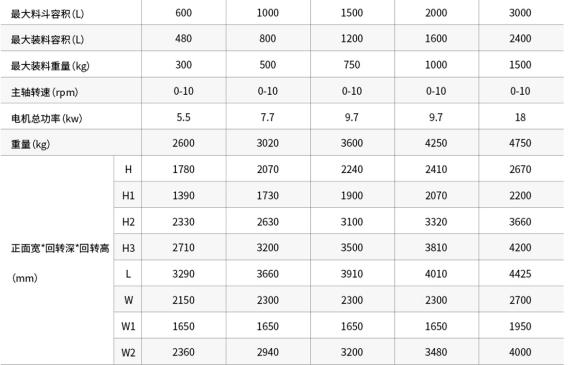

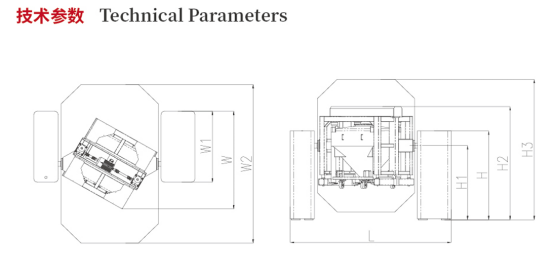

三、混合机技术参数：
